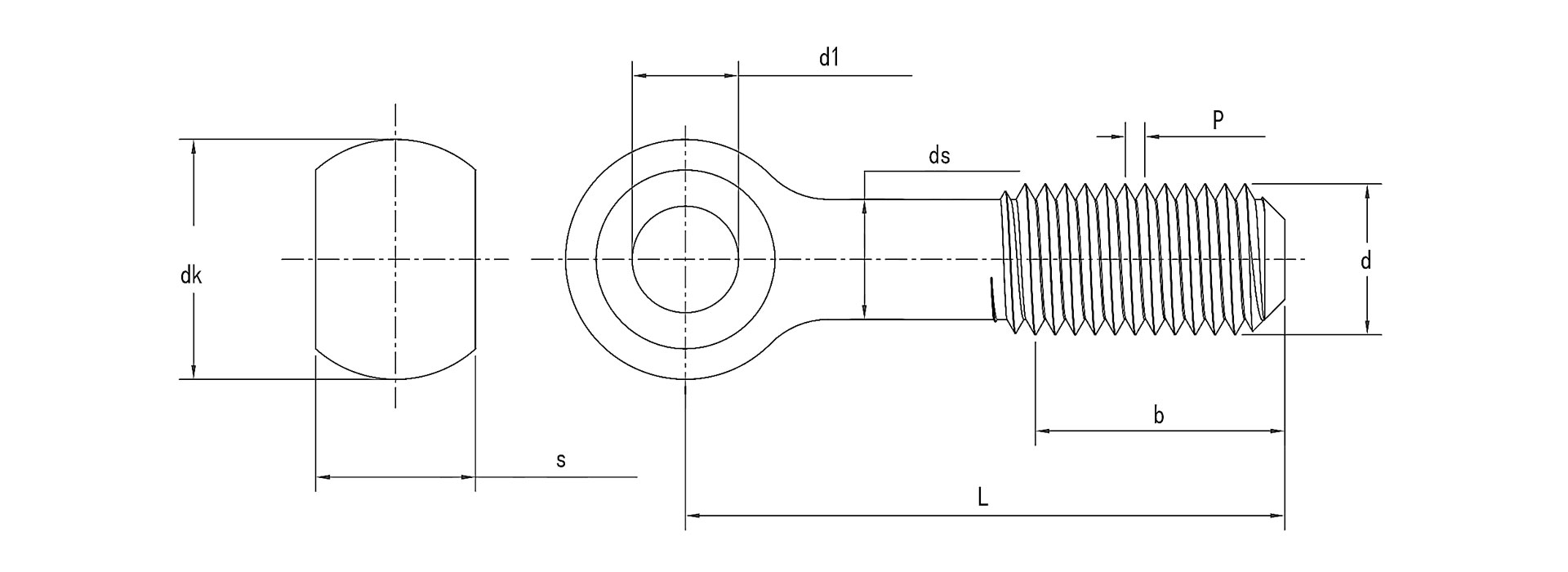

DIN 444 Swing Eyebolts

DIN 444 Swing Eyebolts Specifications

Equivalent norms: CSN 021167, PN 82425, UNI 6058.

Type A

(mm)	P	d1 max	d1 min	dk max	dk min	s max	s min	ds max
M5	0.8	5.03	5	12	10.9	8	7.52	5
M6	1	6.03	6	14	12.9	9	8.52	6
M8	1.25	8.036	8	18	16.9	11	10.3	8
M10	1.5	10.036	10	20	18.7	14	13.3	10
M12	1.75	12.043	12	25	23.7	17	16.3	12
M16	2	16.043	16	32	30.4	19	18.16	16
M20	2.5	18.043	18	40	38.4	24	23.16	20
M24	3	22.052	22	45	43.4	28	27.16	24
M27	3	25.052	25	50	48.4	30	29.16	27
M30	3.5	28.052	28	55	53.1	34	33	30
M33	3.5	30.052	30	60	58.1	38	37	33
M36	4	32.062	32	65	63.1	41	40	36
M39	4	35.062	35	70	68.1	46	45	39

Type B

(mm)	P	d1 max	d1 min	dk max	dk min	s max	s min	ds max
M5	0.8	5.03	5	12	11.57	6	5.88	5
M6	1	6.03	6	14	13.57	7	6.85	6
M8	1.25	8.036	8	18	17.57	9	8.85	8
M10	1.5	10.036	10	20	19.48	12	11.82	10
M12	1.75	12.043	12	25	24.48	14	13.82	12
M16	2	16.043	16	32	31.38	17	16.82	16
M20	2.5	18.043	18	40	39.38	22	21.79	20
M24	3	22.052	22	45	44.38	25	24.79	24
M27	3	25.052	25	50	49.38	27	26.79	27
M30	3.5	28.052	28	55	54.26	30	29.79	30
M33	3.5	30.052	30	60	59.26	34	33.75	33
M36	4	32.062	32	65	64.26	38	37.75	36
M39	4	35.062	35	70	69.26	41	40.75	39

Type C

(mm)	P	d1 max	d1 min	dk max	dk min	s max	s min	ds max
M5	0.5|0.8	5.03	5	12	11.57	6	5.88	5
M6	0.75|1	6.03	6	14	13.57	7	6.85	6
M8	1|1.25	8.036	8	18	17.57	9	8.85	8
M10	1|1.25|1.5	10.036	10	20	19.48	12	11.82	10
M12	1|1.25|1.5|1.75	12.043	12	25	24.48	14	13.82	12
M16	1|1.5|2	16.043	16	32	31.38	17	16.82	16
M20	1.5|2|2.5	18.043	18	40	39.38	22	21.79	20
M24	1.5|2|3	22.052	22	45	44.38	25	24.79	24
M27	1.5|2|3	25.052	25	50	49.38	27	26.79	27
M30	1.5|2|3.5	28.052	28	55	54.26	30	29.79	30
M33	1.5|2|3.5	30.052	30	60	59.26	34	33.75	33
M36	1.5|2|3|4	32.062	32	65	64.26	38	37.75	36
M39	1.5|2|3|4	35.062	35	70	69.26	41	40.75	39
